به آسانی بیتها و امواج را به یکدیگر تبدیل کنید

​Artemis Karia USRP

​AK-USRP

مختصری در رابطه با این محصول
​​​​​​​
آرتمیس کاریا ، تولید کننده متنوع ترین SDR هـای مبتنی بر سطوح تجـاری ، صنعتی و دفـاعی بدون محدودیت ، محصول بومی سازی شده رادیو نرم افزار های معروف USRP شرکت National Instruments را تحت عنوان AK-USRP روانه بازار ساخته است .
این محصول در واقع متشکل از یک رادیو نرم افزار و درایور UHD میباشد . این درایور که بعنوان رابط مابین سخت افزار و نرم افزار در سیستم های رادیویی عمل میکند ، به کاربران اجازه میدهد تا ارسال و دریافت و پردازش سیگنال ها را بر روی رادیو نرم افزار، بدون دانش کد نویسی HDL و صرفا با دانش مخابرات سیستم ، پیاده سازی نمایند . بنابراین ، بعنوان یک نمونه تحقیقاتی ، آزمایشی ، اموزشی و حتی تجاری ، گزینه بسیار مناسبی میباشد .
این محصول که دقیقا مشابه  دو ساختار USRP-E320 و USRP-E310 میباشد ، از لحاظ عملکرد سخت افزاری مطابق مدل های فوق بود و حتی در نمونه AKUSRP-E320 ، به کاربر این انتخاب داده شده تا بتواند  قدرت بخش FPGA  را ارتقاء و یا کاهش دهد این امر بدین صورت ممکن شده که کاربر قادر است یکی از تراشه های XC7Z035 , XC7Z045 , XC7Z100  را بر اساس نیازمندی برنامه و پروژه خود انتخاب نماید.

قابلیت RF-Network on Chip بر روی SDR های آرتمیس کاریا

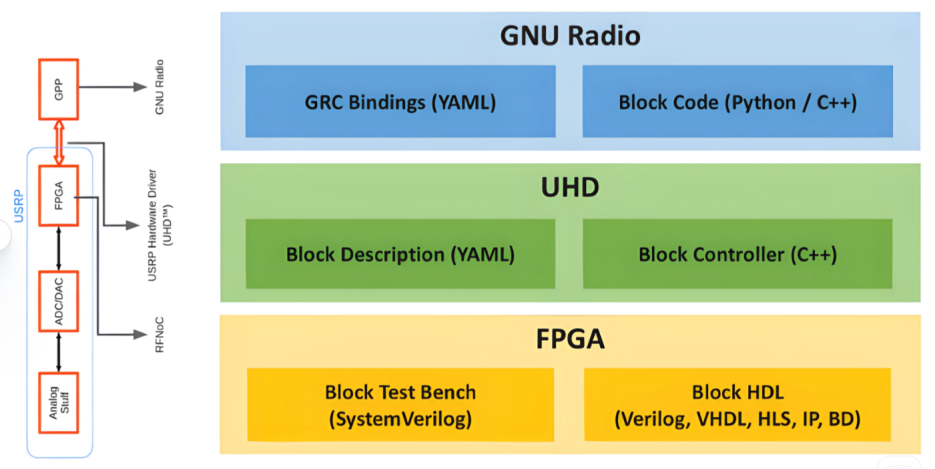

در کنار قابلیت قدرتمند درایـور UHD که در متن بالا به آن پرداختیـم، قـابلیت RF-NoC بـر روی SDR های نـوظهور ایـن شـرکت ، پکیج کامـلی را فـراهم می سـازد ، بـرد های جدید رادیـو نـرم افـزار آرتمیس کاریا ، با پشتیبانی از درایور UHD و فناوری RF NoC ، امکان ارسـال و دریـافت کل پهنـای باند در بالاتـرین نـرخ نمـونه برداری از طریق واسط پر سرعت فیبر نوری با سرعت 10 Gbit/s را فراهـم می سـازد. معمـاری RF NoC متشکل از بخش سخت افـزاری و نرم افزاری ، به جهت طراحی ماژولار و مستقل آن ، از طریق یک سوییچ مرکـزی به نام NoC Switch به هم متصل می شوند و داده هـا بین این بلوک هـا به صورت Packet منتقل می شوند اساسا کنترل و پیکربندی آن ها از طریق نرم افزار GNU Radio انجام می شود.

این سـاختار ، توسعه و تغییر و گستـرش سیستـم هـای رادیـو نـرم افـزار را بسیار سـریع تر و ساده تر می کند و امکان باز استفاده و اتصال آسان بین ماژول ها را بدون نیاز به طراحی مجدد کل سیستم فراهم می سازد.

هدف RF NoC کـاهش زمـان توسعـه بـرای مهندسـان کم تجـربه FPGA است که به دنبـال ادغـام IP در زنجیره پردازش سیگنال SDR هستند. در حقیقت با RF NoC می توانید برنـامه های FPGA را مستقیما از GNU Radio با استفـاده از همـان گردش کاری که برای ایجاد Flowgraph مبتنی بر نرم افزار GNU Radio استفاده می کنید، ایجاد کنید.

در حال حاضر مجموعه آرتمیس کاریا، SDR هـای جدید خود را با سه ورژن از تـراشه های زینک سری 7000 (شامل XC7Z035 , XC7Z045, XC7Z100) به صورت ماژولار مبتنی بر تراشه AD9361 و امکانات جدید نظیر واسط پر سرعت فیبر نوری SFP و همچنین پکیج ترکیبی UHD+RF NoC ارائه می دهد. آموزش های تکمیلی ، منابع فنی ، مثال های کاربردی و تست کامل کل پهنای باند در کنار محصولات ارائه میگردد.

مزایای AKUSRP نسبت به نسخه خارجی آن :

در نسخه بومی سازی شده USRP ، مزایای متنوعی توسط مجموعه آرتمیس کاریا خلق گردیده است که در ادامه به آن ها اشاره میکنیم :

الف) قیمت – نسخه های بومی شده دارای قیمتی مابین یک سوم تا یک پنجم نمونه اصلی را به مخاطب خود ارائه میدهند که این امر ، باعث میشود تا قشر کسیری از توسعه دهندگان ، شرکت ها و پژوهشکده ها و حتی حوزه آکادمیک بتواند در تعداد های بالا و با همان کارایی بتواند از این محصول استفاده نماید.

 ب) تنوع بالا – نسخه های بومی شده دارای 7 نوع مختلف بوده و در نسخ مختلف منتشر گردیده اند که هر کدام ویژگی های عملکردی متفاوتی دارد . این تنوع باعث میشود تا مخاطب بر اساس نیازمندی خود ، با حداقل هزینه به هدف عملکردی خود برسد . در ادامه به معرفی انواع مختلف AKUSRP میپردازیم .

پ) پشتیبانی و آموزش راه اندازی داخلی – این محصول که به دست جوانان نخبه ایرانی توسعه داده شده است دارای یک سال ضمانت و پشتیبانی سخت افزاری و نرم افزاری بوده و دارای منابع مختلف ویدئویی و متنی برای نحوه استفاده از این محصول میباشد . همچنین مخاطبان میتوانند پس از تهیه محصول به صورت حضوری در بخش کنترل کیفیت مجموعه آرتمیس کاریا حضور یافته و علاوه بر تست عملکردی خروجی و ورودی های محصول ، آموزش راه اندازی و اتصال به نرم افزار های مختلف را دریافت نمایند .

ت) جامعیت پذیری در توسعه -  این محصول به دلیل بومی سازی نسخه USRP با بسیاری از نرم افزار های حوزه مخابرات و شبکه قابلیت اتصال و توسعه را دارد و از آن میتوان در زمینه های بسیاری بهره برد .

​​​​​​​ث) امنیت در تولید و تامین محصول – از آنجایی که تولید ، پشتیبانی و ارتقا این محصول به دست جوانان ایرانی انجام میگردد، این امنیت خاطر به مشتریان عزیز ارائه میشود تا محصول خود را در هر تیراژ و در هر زمانی با گارانتی بتوانند تهیه کنند و خدمات متنوعی بابت پشتیبانی ، آموزش و ارتقا محصول خود را دریافت کنند . ریسک های تهیه از منابع خارجی همچون عدم گارانتی ، نبود پشتیبانی داخلی و عدم امکان آموزش حضوری ، عدم پایداری در مسیر های تامین محصول و قیمت بسیار بالای خرید در AKUSRP حذف گردیده است .

​​​​​​​

AK-USRP-E310-S3

FPGA CHIP : XC7Z020-2CLG400I
DDR3 : 1GB
Output bandwidth : 20MHz (through ETH)
Frequency : 325MHz - 3.8GHz
MAX output Power : 23dBm
SD CARD interface
QSPI FLASH : 32MB
UART/JTAG interface
Power supply : 5V / 1A (USB TYPE-C)
No of TX channel : 1
No of RX channel : 1
​​​​​​​

سفارش

E310 Series

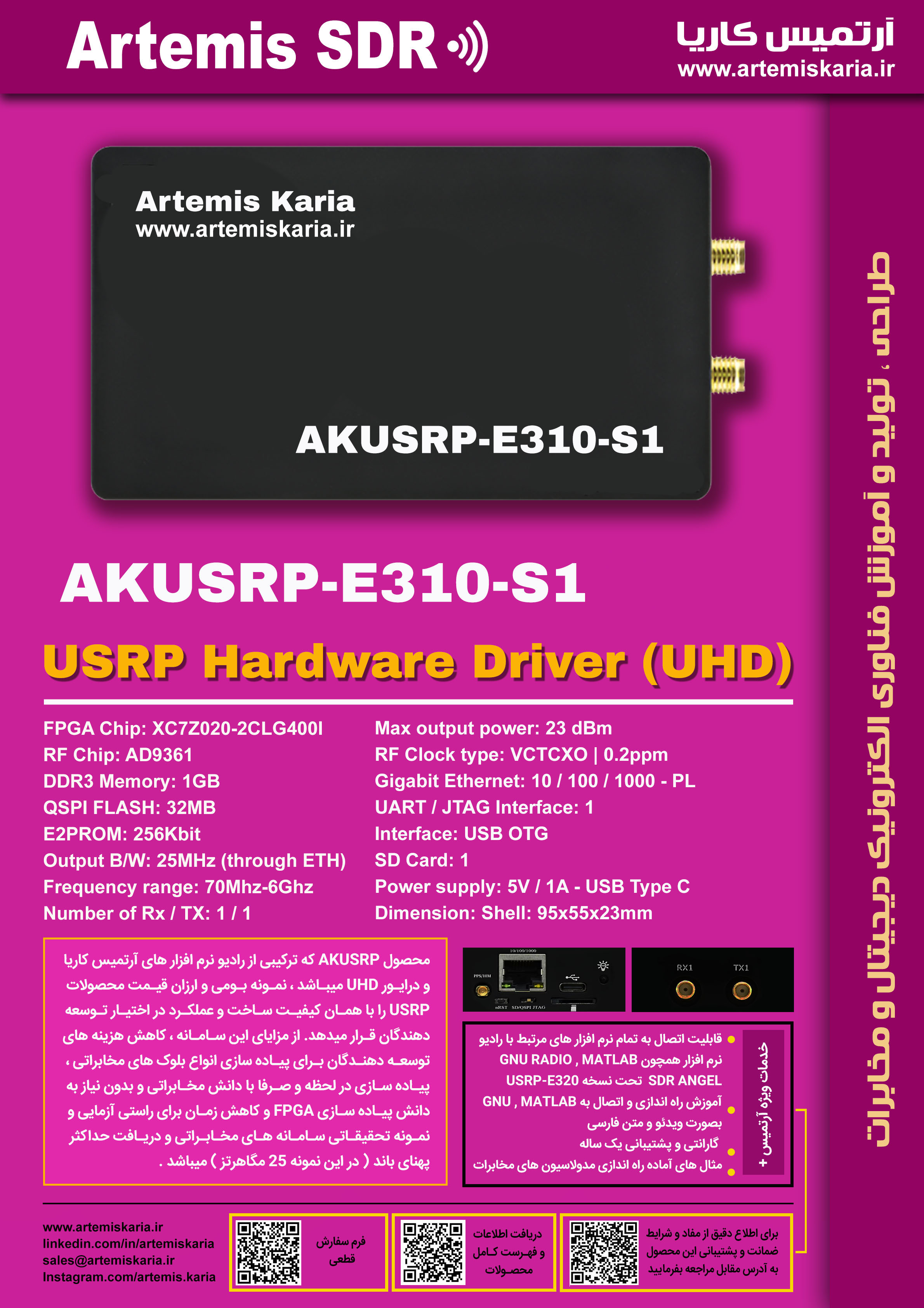

AK-USRP-E310-S1

FPGA CHIP : XC7Z020-2CLG400I
DDR3 : 1GB
output bandwidth : 25MHz (through ETH)
Frequency : 70MHz - 6GHz
MAX output Power : 23dBm
SD CARD interface
QSPI FLASH : 32MB
UART/JTAG interface
Power supply : 5V / 1A (USB TYPE-C)
No of TX channel : 1
No of RX channel : 1
​​​​​​​

سفارش

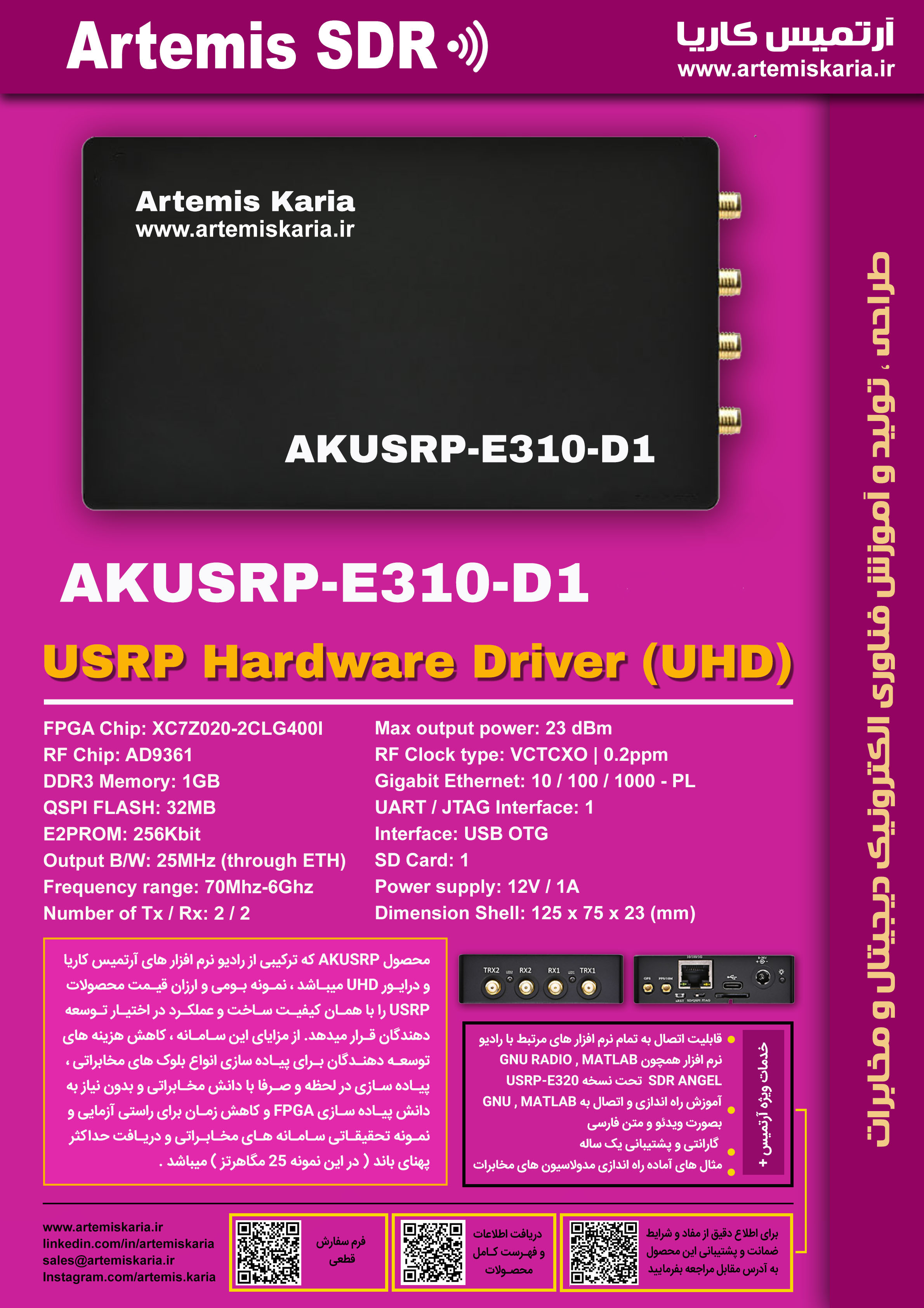

AK-USRP-E310-D1

FPGA CHIP : XC7Z020-2CLG400I
DDR3 : 1GB
output bandwidth : 25MHz (through ETH)
Frequency : 70MHz - 6GHz
MAX output Power : 23dBm
SD CARD interface
QSPI FLASH : 32MB
UART/JTAG interface
Power supplt : 5V / 1A (USB TYPE-C)
No of TX channel : 2
No of RX channel : 2
​​​​​​​

سفارش

AK-USRP-E310-D3

FPGA CHIP : XC7Z020-2CLG400I
DDR3 : 1GB
output bandwidth : 20MHz (through ETH)
Frequency : 325MHz - 3.8GHz
MAX output Power : 23dBm
SD CARD interface
QSPI FLASH : 32MB
UART/JTAG interface
Power supplt : 5V/1A (USB TYPE-C)
No of TX channel : 2
No of RX channel : 2
​​​​​​​

سفارش

AK-USRP-E320-35

FPGA CHIP : XC7Z035-2FFG900I
DDR3 : 2GB(1GB PS  & 1GB PL)
output bandwidth : 56MHz (through SFP)
Frequency : 70MHz- 6GHz
MAX output Power : 23dBm
SD CARD interface
EMMC : 8GB
QSPI FLASH : 32MB
UART/JTAG interface
USB 3 interface
ETH interface : 1 PS side & 1 PL side
SFP interface
Power supplt : 12V/1A
No of TX channel : 2
No of RX channel : 2
GPS & PPS interface
​​​​​​​

سفارش

E320 Series

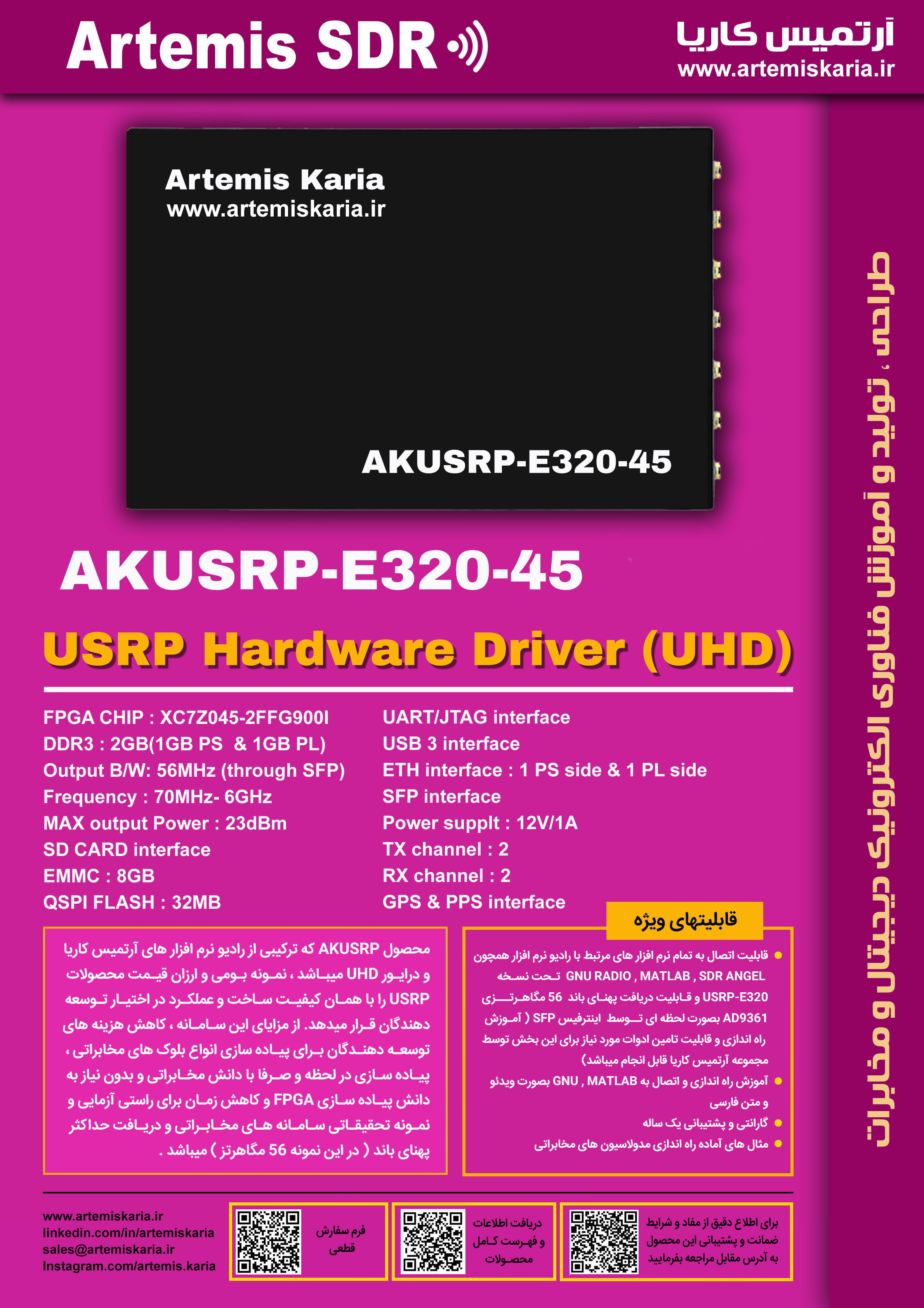

AK-USRP-E320-45

FPGA CHIP : XC7Z045-2FFG900I
DDR3 : 2GB(1GB PS  & 1GB PL)
output bandwidth : 56MHz (through SFP)
Frequency : 70MHz- 6GHz
MAX output Power : 23dBm
SD CARD interface
EMMC : 8GB
QSPI FLASH : 32MB
UART/JTAG interface
USB 3 interface
ETH interface : 1 PS side & 1 PL side
SFP interface
Power supplt : 12V/1A
No of TX channel : 2
No of RX channel : 2
GPS & PPS interface
​​​​​​​

سفارش

AK-USRP-E3xx-xx

FPGA CHIP :
DDR3 :
output bandwidth :
Frequency :
MAX output Power :
SD CARD interface
EMMC :
QSPI FLASH :
UART/JTAG interface
USB 3 interface
ETH interface :
SFP interface
Power supplt :
No of TX channel :
No of RX channel :
GPS & PPS interface
​​​​​​​

سفارش

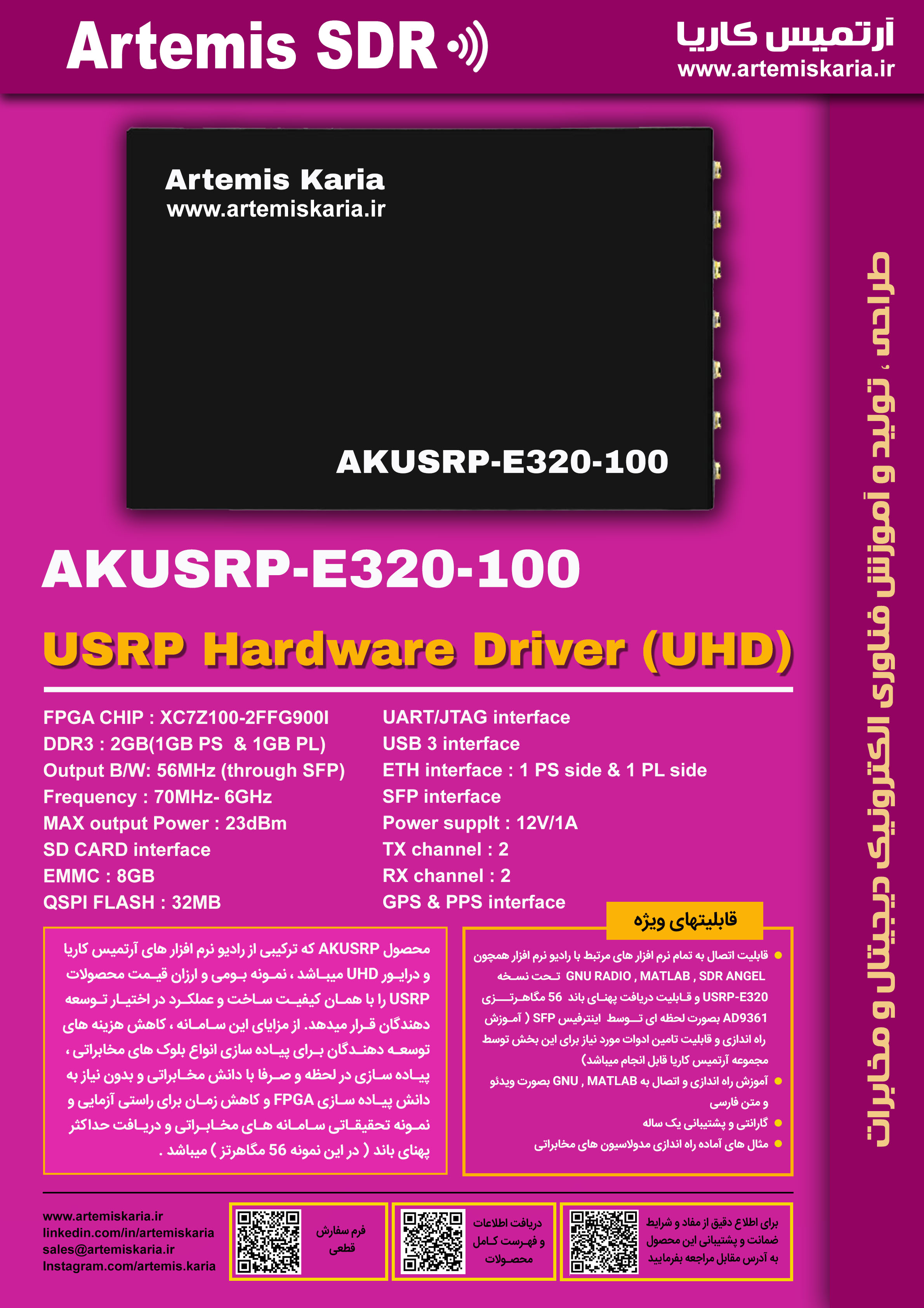

AK-USRP-E320-100

FPGA CHIP : XC7Z0100-2FFG900I
DDR3 : 2GB(1GB PS  & 1GB PL)
output bandwidth : 56MHz (through SFP)
Frequency : 70MHz- 6GHz
MAX output Power : 23dBm
SD CARD interface
EMMC : 8GB
QSPI FLASH : 32MB
UART/JTAG interface
USB 3 interface
ETH interface : 1 PS side & 1 PL side
SFP interface
Power supplt : 12V/1A
No of TX channel : 2
No of RX channel : 2
GPS & PPS interface
​​​​​​​

سفارش

ثبت

پیغام شما با موفقیت ارسال شد.

فرم سفارش محصول یا درخواست اطلاعات

نمونه مثال های پیاده شده توسط مجموعه آرتمیس کاریا
مبتنی بر AKUSRP-E320     تحت نرم افزار GNU RADIO
