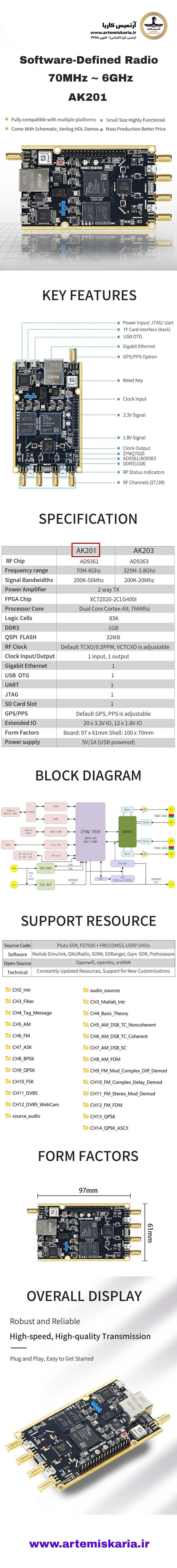

ZYNQ7020 + AD9361 (70MHz ~ 6GHz)

SDR AK201

SDRangel

رادیو نرم افزار با قابلیت های ویژه

SDR AK201

Artemis Karia

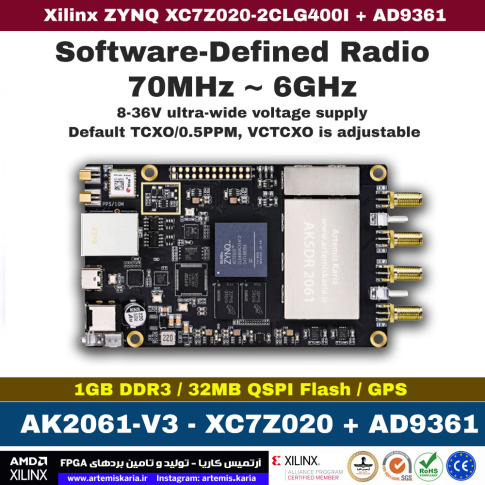

ZYNQ XC7Z020 + AD9361

دارای پیش تقویت کننده (پری آمپلیفایر) در خروجی TX
  دارای تحمل کار در دمای صنعتی 40-  تا  80 در جه سانتیگراد
دارای تراشه مکان یاب '' GPS''
سیستم بوت خودکار
پشتیبانی از کلیه نرم افزارهای رایج برای رادیو نرم افزارها
پیشتیبانی فنی ویژه آرتمیس کاریا

Gqrx SDR

​​​​​​​

در این محصول از تراشه پرکاربرد و مشهور AD9361 در سمت RF استفاده شده است که در بازه فرکانسی 70MHz تا 6GHz  و با پهنای باند 56MHz ، دو درگاه ارسال و دو درگاه دریافت داده را برای توسعه دهنگان فراهم میسازد ،همچنین یک درگاه کلاک ورودی و یک درگاه کلاک خروجی نیز بر روی این محصول تعبیه شده است.
در سمت دیجیتال ، از تراشه معروف ZYNQ7020  با درجه دمایی صنعتی برای پیاده سازی پردازش های مورد نیاز کاربر استفاده شده و در بخش دیگر از یک تراشه GPS از سری U-blox (M10) برای کاربری های مرتبط با مکان یابی نیز بهره گرفته شده.  1GBحافظه رم از نوع DDR3 و 32MB حافظه QSPI و درگاه SD Card برای بخش حافظه این برد در نظر گرفته شده است.
همچنین از واسط های پر کاربرد برای انتقال داده های سمت دیجیتال ، مانند اترنت 100/10/ 1000 (با تراشه معروف RTL8211) برای انتقال داده های پر سرعت و جایگزین USB3 ، درگاه USB OTG و یک درگاه سریال برای استفاده مشترک JTAG و تغذیه و یا UART میتوان بهره برد.
32 پایه GPIO با ولتاژ بانک های 3.3 و 1.8 ولت نیز برای دسترسی به پایه های سمت PL تراشه زینک قرار داده شده است. وجود تمامی این امکانات در کوچکترین فضای ممکن (9.7 در 6.1 سانتی متر ) این امکان را به توسعه دهنده میدهد تا از این محصول در هر فضایی استفاده کند. از ویژگی های مهم این رادیو نرم افزار ، عملکرد آن در بازه دمایی صنعتی یعنی -40 تا 85 درجه سانتی گراد میباشد که برای کاربری های صنعتی حائز اهمیت میباشد.
​​​​​​​ همچنین ویژگی مهم دیگر ، وجود پیش تقویت کننده (Pre Amplifier) در سمت Tx رادیو نرم افزار میباشد که باعث میشود تا توان ارسال این برد تقویت گردد و از بکار بردن مدار خارجی در سمت ارسال ، تا حد امکان جلوگیری شود.

+

• رادیو نرم افزار AK201 مبتنی بر تراشه های ZYNQ7020 و AD9361

پشتیبانی نرم افزاری ، درایورها و منابع آموزشی

منابع آموزشی تحت بستر های معروفی چون GNU Radio ، Matlab و OpenWiFi و همچنین مثال راه اندازی رادیو نرم افزار بصورت Baremetal یا بدون سیستم عامل به همراه AK201 در اختیار شما قرار میگیرد .

• سر فصل های مرتبط با بستر GNU Radio
1 – آشنایی با ساختار رادیو نرم افزار
2 – آشنایی با سری برد های رادیو نرم افزارهای آرتمیس کاریا
3 – آموزش نصب نرم افزار GNU Radio و درایور Pluto
4 – آموزش های مقدماتی و نحوه کار با محیط نرم افزار GNU Radio
5 – آموزش نحوه استفاده از فیلتر ها ( آموزش نحوه طراحی فیلتر )
6 – آموزش پیام های کنترلی وtags  stream و نحوه ساخت یک فریم داده در GNU Radio
7 – آموزش مدولاسیون و دمدولاسیون M-DSB-TC (Double Sidedband Transmit-ted carrier)
8 – آموزش مدولاسیون و دمدولاسیون FM
9 – آموزش مدولاسیون و دمدولاسیون ASK
10 – آموزش مدولاسیون و دمدولاسیون BPSK
11 – آموزش مدولاسیون و دمدولاسیون QPSK
12 – آموزش مدولاسیون و دمدولاسیون FSK
13 – آموزش انتقال ویدئو بوسیله GNU Radio
14 – آموزش انتقال تصاویر وبکم از طریق GNU Radio

• سر فصل های مرتبط با بستر MATLAB
1 – آموزش آشنایی با متلب و محیط آن جهت کار با رادیو نرم افزار
2 – آموزش مطالب تئوری مورد نیاز برای شروع به کار با رادیو نرم افزار تحت متلب
3 – آموزش پیاده سازی مدولاسیون AM (DSB-TC) بصورت Noncoherent
4 – آموزش پیاده سازی مدولاسیون AM (DSB-TC) بصورت coherent
5 – آموزش پیاده سازی مدولاسیون AM (DSB-SC)
6 – آموزش FDM AM –
7 – آموزش پیاده سازی مدولاسیون و دمدولاسیون FM
8 – آموزش پیاده سازی FM – FDM
9 – آموزش پیاده سازی QPSK

در کنار موارد فوق که دانش مورد نیاز برای کار با رادیو نرم افزار را به توسعه دهندگان میدهد ، مثال های دیگری برای راه اندازی AK201 تحت سیستم عامل Linux و بدون سیستم عامل نیز در کنار منابع آموزشی ارائه میگردد .
​​​​​​​
پشتیبانی فنی و آموزشی کامل در سطوح سخت افزاری و نرم افزاری ، امکان شخصی سازی و ارزان سازی محصول در سفارشات تعداد و همچنین ارائه منابع آموزشی خاص در صورت تقاضا ، از دیگر خدمات مجموعه آرتمیس کاریا بر روی AK201 میباشد .

• در کنار امکانات قرار گرفته بر روی این محصول ، علاقمندان و توسعه دهندگان از صرف زمان و هزینه برای تهیه آنتن های مرتبط با این رادیو نرم افزار ، به دور خواهند بود . متعلقات موجود در کنار AK201 به شرح زیر میباشد :
1 – چهار عدد آنتن Gluestick که بازه فرکانسی 2.4 تا 5.8 گیگاهرتز را پوشش خواهند داد.
2 – دو عدد آنتن  Spring که بازه فرکانس 600 مگاهرتز تا 6 گیگاهرتز را پوشش میدهند.
3 – یک عدد آنتن GPS منطبق با AK201.

توجه فرمایید متعلقات جانبی همراه برد شامل ضمانت نمی باشند.​​​​​​​

Spring Antenna

Gluestick Antenna

سایر متعلقات همراه برد

1 – دو عدد مبدل IPEX  به SMA
2 – یک عدد کابل Ethernet
3 – دو سری کابل USB برای تغذیه و ارتباط سریال
4 – یک عدد کارت حافظه 32 گیگابایتی
5 – یک عدد کارتخوان حافظه​​​​​​​

آنتن های همراه این برد "رادیو نرم افزار"
