Artemis SDR
AKSDR 2063
325MHz ~ 3.8GHz

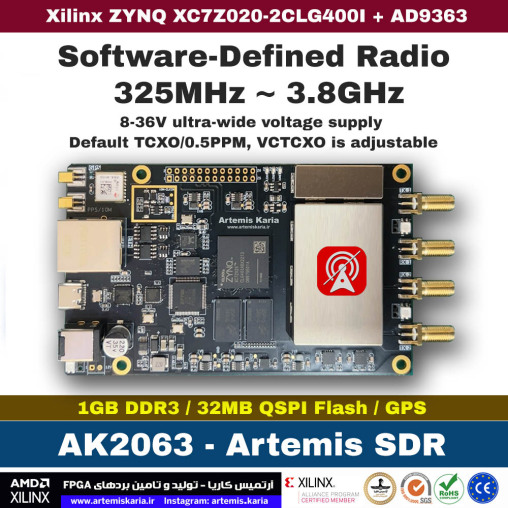

SDR AK2063 - ZYNQ7020+AD9363
بازگشت به صفحه اول فروشگاه
بعد از ثبت سفارش و یا پرداخت کارشناس فروش با شما تماس خواهد گرفت
همراه با پشتیبانی فنی
همراه با راهنمای کاربری
EAN:
این بورد دارای پشتیبانی فنی می باشد.
این بورد بطور رایگان برای مشتریان گرامی ارسال می گردد.
ZYNQ7020 + AD9363 (325MHz ~ 3.8GHz)
AKSDR 2063-V3
445 دلار
419 دلار
فاکتور فروشگاهی
قیمت مرجع
اطلاعات بیشتر در مورد شرایط ضمانت و پشتیبانی کالا
قیمتهای تحویل در محل دفتر فنی آرتمیس کاریا همراه با ضمانت و پشتیبانی
سفارش این کالا
SDRangel
رادیو نرم افزار با قابلیت های ویژه
• دارای پیش تقویت کننده (پری آمپلیفایر) در خروجی TX
• دارای تحمل کار در دمای صنعتی 40- تا 80 در جه سانتیگراد
• دارای تراشه مکان یاب '' GPS''
• سیستم بوت خودکار
• پشتیبانی از کلیه نرم افزارهای رایج برای رادیو نرم افزارها
• پیشتیبانی فنی ویژه آرتمیس کاریا
ZYNQ XC7Z020 + AD9363
8-36V ultra-wide voltage supply
Default TCXO/0.2PPM, VCTCXO is adjustable
AKSDR 2063-V3
Artemis Karia
Gqrx SDR
• در این محصول از تراشه پرکاربرد و مشهور AD9363 در سمت RF استفاده شده است که در بازه فرکانسی 325MHz تا 3.8GHz و با پهنای باند 20MHz ، دو درگاه ارسال و دو درگاه دریافت داده را برای توسعه دهنگان فراهم میسازد ، همچنین یک درگاه ورودی 1PPS به جهت سنکرون سازی کلاک AD9363 و کلاک خارجی تعبیه گردیده است .
• در سمت دیجیتال ، از تراشه معروف ZYNQ7020 با درجه دمایی صنعتی برای پیاده سازی پردازش های مورد نیاز کاربر استفاده شده و در بخش دیگر از یک تراشه GPS از سری U-blox (M10) برای کاربری های مرتبط با مکان یابی نیز بهره گرفته شده. 1GBحافظه رم از نوع DDR3 و 32MB حافظه QSPI و درگاه SD Card برای بخش حافظه این برد در نظر گرفته شده است.
• همچنین از واسط های پر کاربرد برای انتقال داده های سمت دیجیتال ، مانند اترنت 100/10/ 1000 (با تراشه معروف RTL8211) برای انتقال داده های پر سرعت و جایگزین USB3 ، درگاه USB OTG و یک درگاه سریال برای استفاده مشترک JTAG و تغذیه و یا UART میتوان بهره برد.
• 22 پایه GPIO با ولتاژ بانک های 3.3 و 1.8 ولت نیز برای دسترسی به پایه های سمت PL تراشه زینک قرار داده شده است. وجود تمامی این امکانات در کوچکترین فضای ممکن این امکان را به توسعه دهنده میدهد تا از این محصول در هر فضایی استفاده کند. از ویژگی های مهم این رادیو نرم افزار ، عملکرد آن در بازه دمایی صنعتی یعنی -40 تا 85 درجه سانتی گراد میباشد که برای کاربری های صنعتی حائز اهمیت میباشد.
• همچنین ویژگی مهم دیگر ، وجود پیش تقویت کننده (Pre Amplifier) در سمت Tx رادیو نرم افزار میباشد که باعث میشود تا توان ارسال این برد تقویت گردد و از بکار بردن مدار خارجی در سمت ارسال ، تا حد امکان جلوگیری شود.
+
• رادیو نرم افزار AKSDR 2063 مبتنی بر تراشه های ZYNQ7020 و AD9363
پشتیبانی نرم افزاری ، درایورها و منابع آموزشی
منابع آموزشی تحت بستر های معروفی چون GNU Radio ، Matlab و OpenWiFi و همچنین مثال راه اندازی رادیو نرم افزار بصورت Baremetal یا بدون سیستم عامل به همراه AKSDR 2063-V3 در اختیار شما قرار میگیرد .
• سر فصل های مرتبط با بستر GNU Radio
1 – آشنایی با ساختار رادیو نرم افزار
2 – آشنایی با سری برد های رادیو نرم افزارهای آرتمیس کاریا
3 – آموزش نصب نرم افزار GNU Radio و درایور Pluto
4 – آموزش های مقدماتی و نحوه کار با محیط نرم افزار GNU Radio
5 – آموزش نحوه استفاده از فیلتر ها ( آموزش نحوه طراحی فیلتر )
6 – آموزش پیام های کنترلی وtags stream و نحوه ساخت یک فریم داده در GNU Radio
7 – آموزش مدولاسیون و دمدولاسیون M-DSB-TC (Double Sidedband Transmit-ted carrier)
8 – آموزش مدولاسیون و دمدولاسیون FM
9 – آموزش مدولاسیون و دمدولاسیون ASK
10 – آموزش مدولاسیون و دمدولاسیون BPSK
11 – آموزش مدولاسیون و دمدولاسیون QPSK
12 – آموزش مدولاسیون و دمدولاسیون FSK
13 – آموزش انتقال ویدئو بوسیله GNU Radio
14 – آموزش انتقال تصاویر وبکم از طریق GNU Radio
• سر فصل های مرتبط با بستر MATLAB
1 – آموزش آشنایی با متلب و محیط آن جهت کار با رادیو نرم افزار
2 – آموزش مطالب تئوری مورد نیاز برای شروع به کار با رادیو نرم افزار تحت متلب
3 – آموزش پیاده سازی مدولاسیون AM (DSB-TC) بصورت Noncoherent
4 – آموزش پیاده سازی مدولاسیون AM (DSB-TC) بصورت coherent
5 – آموزش پیاده سازی مدولاسیون AM (DSB-SC)
6 – آموزش FDM AM –
7 – آموزش پیاده سازی مدولاسیون و دمدولاسیون FM
8 – آموزش پیاده سازی FM – FDM
9 – آموزش پیاده سازی QPSK
در کنار موارد فوق که دانش مورد نیاز برای کار با رادیو نرم افزار را به توسعه دهندگان میدهد ، مثال های دیگری برای راه اندازی AKSDR 2063-V3 تحت سیستم عامل Linux و بدون سیستم عامل نیز در کنار منابع آموزشی ارائه میگردد .
پشتیبانی فنی و آموزشی کامل در سطوح سخت افزاری و نرم افزاری ، امکان شخصی سازی و ارزان سازی محصول در سفارشات تعداد و همچنین ارائه منابع آموزشی خاص در صورت تقاضا ، از دیگر خدمات مجموعه آرتمیس کاریا بر روی AKSDR 2063-V3 میباشد .
Single Antenna, TX1 tuning output test
آزمایش میزان تحمل ولتاژ ورودی و مصرف توان
دانلود کتابهای مربوط به رادیو نرم افزار
